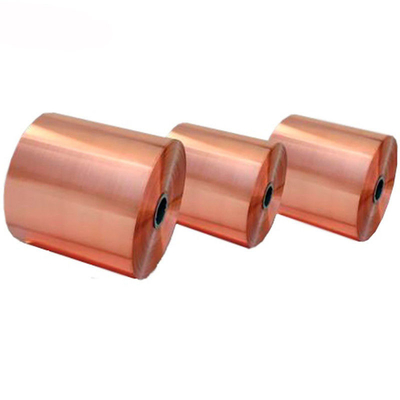

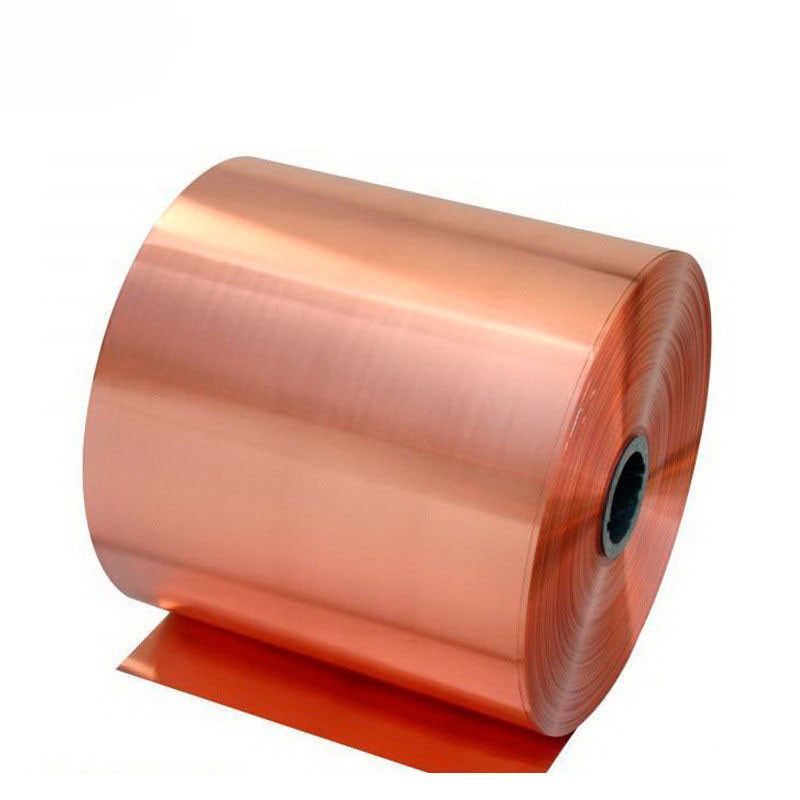

C11000 PCB-koperfolie
C11000 PCB-koperfolie
| GB/T | DIN | Vervaardiging | ASTM |
| TU2 | E Cu58 | Cu ETP | C11000 |
Inleiding van het materiaal:C11000 ((Cu ETP)
Cu ETP is een elektrolytisch geraffineerd zuurstofhoudend koper.Het heeft een goede elektrische geleidbaarheid, maar in vergelijking met ander koper met een hoge geleidbaarheid is het vanwege het hoge zuurstofresiduumgehalte van de legering niet geschikt voor verwerking (verlichting, lassen, enz.)) en gebruik bij hoge temperaturen (temperatuur hoger dan 370 °C). Because it is prone to hydrogen embrittlement when the material is heated to 600 ° C or higher the oxygen inside the material will form water vapor with the hydrogen in the air causing the internal structure of the material to be brittle and cremated so hydrogen embrittlement occurs.
Materiële kenmerken:
1- een kopergehalte van meer dan 99,9%, een zuurstofgehalte van 5-40 ppm
2In vergelijking met zuurstofvrij koper C10200 OFC is de verwerkingskosten lager.
3Niet geschikt voor gebruik bij temperaturen boven 370 °C, gevoelig voor waterstofbrekbaarheid
4. Op grote schaal gebruikt in elektronische onderdelen van elektrische componenten, elektrische producten
Fysieke eigenschappen
Dichtheid ((g/cm3) | 8.9 |
Elektrische geleidbaarheid {IACS% ((20°C) } | 100 |
Elasticiteitsmodule ((KN/mm2) | 127 |
Verwarmingsgeleidbaarheid{W/(m*K)} | 394 |
Coëfficiënt van thermische uitbreiding (10-6/°C 20/°C~100/°C) | 17.7 |
Mechanische eigenschappen
Temperatuur | Treksterkte | Verlenging A50 | Hardheid |
(Rm,Mpa) | % | HV | |
0 | 195min. | 35 minuten. | 60 max |
1/4H | 215-255 | 25 minuten. | 55 tot 100 |
1/2 uur | 255-315 | Vijftien minuten. | 75 tot 120 |
H | 290min | Vijf minuten. | 80 |
Chemische samenstelling
| C. | ≥ 99.90 |
O | 0.005-0.040 |
Toepassing
Andere elektrische toestellen, met een vermogen van niet meer dan 300 W
