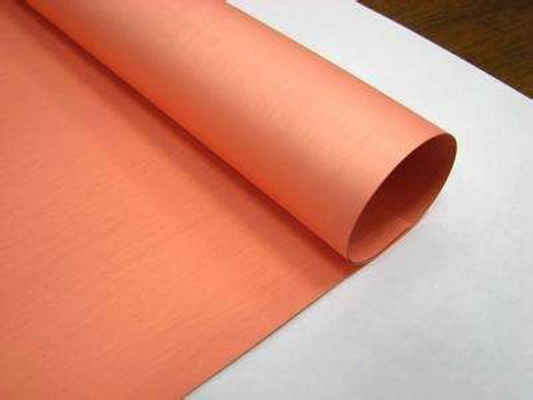

FCCL ED Koperfolie
FCCL ED Koperfolie
Snelle details
Dikte: 0,012-0,070 mm
Breedte: 5-520 mm
Lengte: 500-5000 M
ID: 76 mm, 152 mm
Legering: T2, C11000, C1100, C101, E-Cu58
Temperatuur: Hoog
Kenmerken:
1. De behandelde folie in grijs of rood
2. Hoog profiel met eigenschappen van LP-S-B/R geschikt voor FCCL
3. Graanstructuur van koperfolie leidt tot hoge flexibiliteit
4. Uitstekende etsprestaties
5. Laag profiel maakt het mogelijk om fijne circuitpatronen te maken
Toepassing:
1. Giet- en laminatietype FCCL
2. Super fijn patroon FPC
3. Chip on flex (COF) voor LED
Vergelijking tussen CA koperfolie en ED koperfolie
1. Proces: gewalste koperfolie (rolproces), ED koperfolie (elektrodepositieproces)
2. Sterkte taaiheid: gewalste koperfolie is een schilferige kristallijne structuur, dus de sterkte en taaiheid is beter dan elektrolytische koperfolie, dus het meeste van de gewalste koperfolie wordt gebruikt in flexibele printplaten.
3. Breedte: gewalste koperfolie breedte ≤ 620mm, elektrolytische koperfolie breedte ≤ 1380mm
4. Dichtheid: gewalste koperfolie hogere dichtheid, het oppervlak is relatief glad, bevorderlijk voor de productie van printplaten na de snelle overdracht van het signaal, dus high-frequency high-speed transmissie, fijne lijnen printplaat ook gebruikt wat kalanderende koperfolie.
5. Oppervlaktebehandeling breedte:gewalste koperfolie wordt beperkt door de breedste effectieve breedte van de oppervlaktebehandeling van 520 mm.
Typische eigenschappen van elektrolytische koperfolie (voor FPC of binnenlaag van HDI)
|
Classificatie
|
Eenheid | Vereiste | Testmethode | |||||||
| Folieaanduiding | / | 1 | H | M | 1 | IPC-4562A | ||||
| Nominale dikte | / | 10um | 12um | 1/2 OZ(18um) | 3/4 OZ(25um) | 1 OZ(35um) | IPC-4562A | |||
| Oppervlaktegewicht | g/㎡ | 98±4 | 107±4 | 153±5 | 228±8 | 285±10 |
IPC-TM-650 2.2.12.2 |
|||
| Zuiverheid | ％ | ≥99.8 |
IPC-TM-650 2.3.15 |
|||||||
| Folieprofiel | Glanzende kant (Ra) | սm | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 |
IPC-TM-650 2.3.17 |
||
| Matte kant (Rz) | um | ≤4.0 | ≤4.5 | ≤5.5 | ≤6.0 | ≤8.0 | ||||
| Treksterkte | R.T.(23℃) | Mpa | ≥260 | ≥260 | ≥280 | ≥280 | ≥280 |
IPC-TM-650 2.3.18 |
||
| H.T.(180℃) | Mpa | ≥180 | ≥180 | ≥180 | ≥180 | ≥180 | ||||
| Rek | R.T.(23℃) | ％ | ≥5 | ≥6 | ≥8 | ≥10 | ≥12 |
IPC-TM-650 2.3.18 |
||
| H.T.(180℃) | ％ | ≥5 | ≥6 | ≥7 | ≥8 | ≥8 | ||||
| Pellingssterkte (FR-4) | N/mm | 0.7 | 0.8 | 1.0 | 1.1 | 1.2 |
IPC-TM-650 2.4.8 |
|||
| Ibs/in | 4 | 4.6 | 5.7 | 6.3 | 6.9 | |||||
| Gaten&porositeit | Aantal | Nee |
IPC-TM-650 2.1.2 |
|||||||
| Anti-oxidatie | R.T.(23℃) | 180 dagen | / | |||||||
| H.T.(200℃) | 60 minuten | / | ||||||||
1. Standaard breedte 520 mm, max. breedte 1295 (±1) mm, kan worden aangepast aan de wensen van de klant.
We testen de pellingssterkte met PI, gelieve dit te herbevestigen met uw pp.

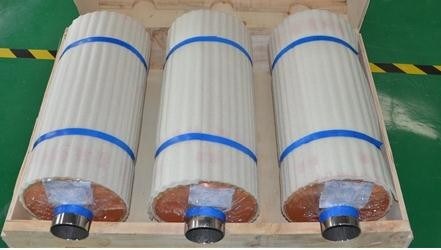

ED Koperfolie Pakket Foto's :
FAQ:
V1: Wat is uw garantie?
A: Al onze producten hebben 6 maanden garantie na ontvangst van de goederen, als er een kwaliteitsprobleem is, kunt u contact met ons opnemen.
V2: Wat is uw levertijd?
A: De gebruikelijke levertijd is 5-35 werkdagen. De specifieke levertijd is afhankelijk van de artikelen en de hoeveelheid van uw bestelling.
V3: Wat is uw minimale bestelhoeveelheid?
A: De MOQ is 150 kg.
V4: Kunt u het monster leveren?
A: We kunnen monsters leveren om de kwaliteit te controleren voordat we een bulkbestelling plaatsen. Maar de prijs zal de monsterprijs zijn, niet de groothandelsprijs.
V5. Test u al uw goederen vóór levering?
A: Ja, we hebben 100% test vóór levering.
V6. wat is uw standaardbreedte?
A: 520 mm en 620 mm, we accepteren maatwerk voor de breedte. we kunnen het op elke gewenste maat snijden na overleg.
