T2 Geleidende Koperfolie Rol voor Hoge Temperatuur
3oz Koperfolie Rol
,2oz Koperfolie Rol
,3oz RA koperfolie

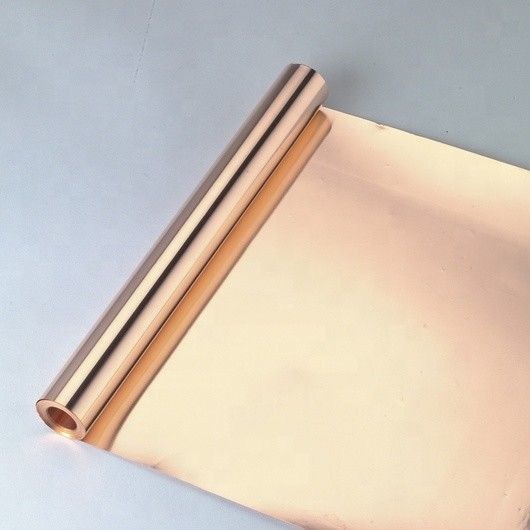

T2 Geleidende Koperfolie Rol voor Hoge Temperatuur
Productprofiel :
We hebben een behandelde koperfolie ontwikkeld met een zeer laag profiel, deze koperfolie is het meest geschikt voor hoogfrequente toepassingen. De oppervlaktebehandelde koperfolie, zoals 18um, 35um, 50um, wordt meestal gebruikt in meerlaagse en dubbelzijdige FPCB-constructies. We produceren ook zware ED-koperfolie, voornamelijk voor hoogstroom FPCB-constructies.
Mechanische Eigenschappen Blad:
|
Kwaliteitsitems |
Algemene Technische Termen |
|||||
|
1/3oz |
1/2oz |
1oz |
2oz |
3oz |
||
|
Oppervlakte Ruwheid (µm) |
Matte Oppervlak Rz |
≤6 |
≤7 |
≤10 |
≤12 |
≤5.1 |
|
Pellingssterkte (kg/cm) |
≥1.1 |
≥1.2 |
≥1.8 |
≥2.2 |
≥1.0 |
|
|
Lekkagepunten (punten/m2) |
≤5 |
Nee |
||||
|
Hoge Temperatuur Anti-Oxidatie Prestaties (180℃/h) |
Geen Oxidatie |
|||||
|
Breedte Tolerantie (mm) |
Rol |
(+2.0,0) |
||||
|
Stuk |
(+2.0,-2.0) |
|||||
|
Test Standaard |
IPC-4562 |
|||||
Kenmerken:
Het materiaal heeft een hogere rekbaarheid en heeft een hoge buigweerstand en geen scheuren.
Prestaties:
- Hoge flexibiliteit en rekbaarheid
- Egal en glad oppervlak
- Goede vermoeiingsweerstand
- Sterke antioxidante eigenschappen
- Goede mechanische eigenschappen
|
Item |
Eenheid |
Parameters |
|||||
|
12μm |
18μm |
25μm |
35μm |
70μm |
|||
|
Massa per eenheid (±5%) |
g/m² |
105 |
160 |
300 |
400 |
445 |
|
|
Cu+Ag |
% |
≥99.99 |
|||||
|
Temperatuur |
|
H |
O,H |
O,H |
O,H |
O,H |
|
|
Oppervlakte ruwheid |
Ra |
μm |
0.13 |
0.12 |
0.1 |
0.08 |
0.08 |
|
Rz |
μm |
1.3 |
1.0 |
0.8 |
0.74 |
0.76 |
|
|
Treksterkte |
Normale Temp /23℃ |
N/mm² |
≥430 |
≥450 |
≥450 |
≥450 |
≥450 |
|
Hoge Temp /220℃ |
N/mm² |
≥140 |
≥150 |
≥170 |
≥210 |
≥220 |
|
|
Rek |
Normale Temp /23℃ |
% |
≥1.5 |
≥3.0 |
≥4.0 |
≥4.2 |
≥4.5 |
|
Hoge Temp /220℃ |
% |
≥8 |
≥10 |
≥18 |
≥28 |
≥30 |
|
|
Vermoeiingsweerstand (gegloeid) |
% |
65 |
65 |
65 |
65 |
65 |
|
|
Maximale weerstand |
Ωmm2/m |
0.0181 |
|||||
|
Elektrische geleidbaarheid |
% |
≥98.3% |
|||||
|
Film- en kleeflagen |
Directe Temp. 300℃/10s |
Film- en kleefpasta na voorbijgaande temperatuur zonder blaarvorming of delaminatie. |
|||||
|
Anti-oxidatie |
H.T.(200℃) |
Minuut |
Verandert niet van kleur binnen 60 minuten |
||||
|
Pinhole testresultaten |
stuk/ m² |
Pinhole oppervlakte groter dan 0.5 mm²,0.005 stuk/ m² |
|||||
