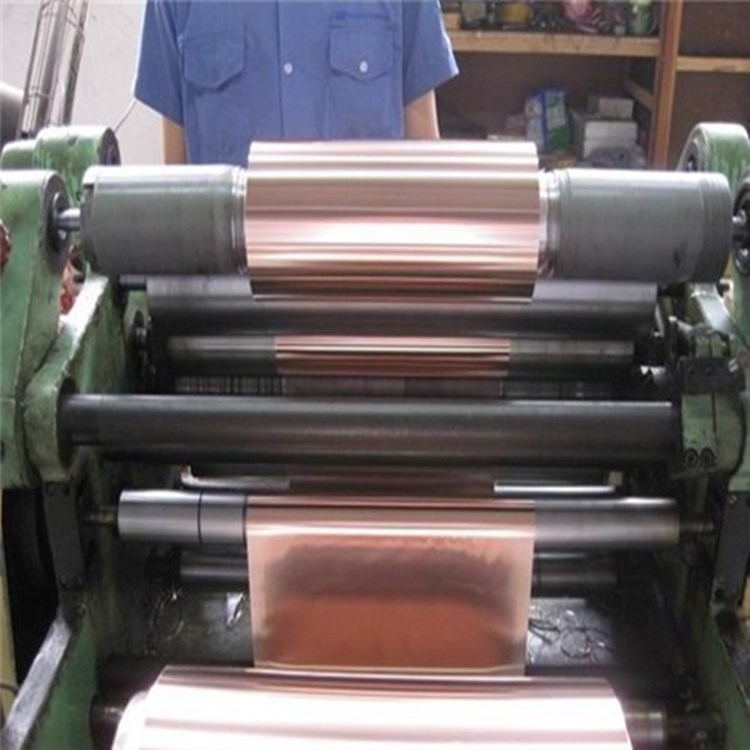

FPC FCCL FPCB 25μm 70μm Dunne RA-koperfolie
FPC FCCL FPCB 25μm 70μm Dunne RA Koperfolie AfmetingBereik: Koperfoliedikte van 12~100µm kan worden geleverd voor FPC. Breedte kan worden gemaakt volgens de eisen van de klant tot 650 mm. Toepassingen: Flexibel Koperbekleed Laminaat (FCCL), Fijne Circuit FPC, LED-gecoate kristal dunne film, FPCB. ...
25um RA koperfolie
,FCCL RA koperen folie
,70um RA koperfolie
FPC FCCL FPCB 25μm 70μm Dunne RA Koperfolie
AfmetingBereik:
Koperfoliedikte van 12~100µm kan worden geleverd voor FPC.
Breedte kan worden gemaakt volgens de eisen van de klant tot 650 mm.
Toepassingen:
Flexibel Koperbekleed Laminaat (FCCL), Fijne Circuit FPC, LED-gecoate kristal dunne film, FPCB.
Kenmerken:
Het materiaal heeft een hogere rekbaarheid en een hoge buigweerstand en geen scheuren.
Tabel 1: Eigenschappen van FPC T2 hoogflexibele gewalste koperfolie (GB/T5230-2000,IPC-4562-2000)
| Item | Eenheid | Parameters | |||||
| 12μm | 18μm | 25μm | 35μm | 70μm | |||
| Massa per eenheid (±5%) | g/m² | 107 | 160 | 300 | 400 | 445 | |
| Cu+Ag | % | ≥99.99 | |||||
| Temper | H | O,H | O,H | O,H | O,H | ||
| Oppervlakteruwheid | Rz | μm | 0.4 | 0.5 | 0.7 | 0.74 | 0.76 |
| Treksterkte | Normale Temp /23℃ | N/mm² | ≥430 | ≥450 | ≥450 | ≥460 | ≥460 |
| Hoge Temp /220℃ | N/mm² | ≥140 | ≥150 | ≥170 | ≥210 | ≥220 | |
| Rek | Normale Temp /23℃ | % | ≥1.5 | ≥3.0 | ≥4.0 | ≥4.2 | ≥4.5 |
| Hoge Temp /220℃ | % | ≥8 | ≥10 | ≥18 | ≥28 | ≥30 | |
| Vermoeiingsweerstand (gegloeid) | % | 65 | 65 | 65 | 65 | 65 | |
| Hardheid | HV | ≤50 | |||||
| Maximale weerstand | Ωmm2/m | 0.0171 | |||||
| Elektrische geleidbaarheid | % | ≥98.3% | |||||
| Pinhole testresultaten | stuk/㎡ | Pinhole-oppervlakte groter dan 0,5 mm², 0,005 stuk/㎡ | |||||
Opmerking: 1. Bovenstaande cijfers zijn gebaseerd op de materiaaltemperatuur H.
2. Koperfolie heeft een glad en glanzend oppervlak, zonder enige coating.
3. Testmethode volgt onze bedrijfsstandaard.
