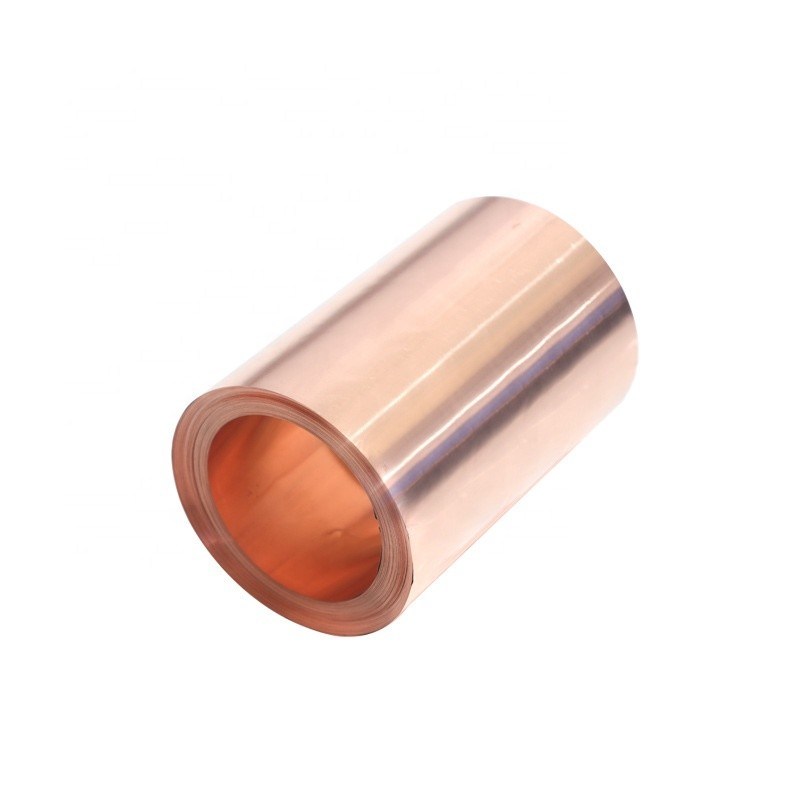

Elektrolytische Flexibele RA Koperen Plaat Rol
| Productnaam: | Enkele glanzende behandelde RA Cu-folie voor PCB met maximale breedte 650 mm op rol | Legering nummer: | C11000 |
|---|---|---|---|
| Materiaal: | Rood koper | Vorm: | Rollen |
| Dikte: | 8.9g/cm3 | Breedte (max.): | 600 mm |
| Dikte: | 12 μm ~ 100 μm | HS -code: | FPC |
| Legering of niet: | Niet legaal | ||
| Markeren |
600mm Koperen Plaat Rol,100um Koperen Plaat Rol,12um Koperen Plaat Rol |
||
Elektrolytische Flexibele RA Koperen Plaat Rol
Afmetingen:
Diktebereik: 12μm~100μm,
Breedte (Max.): 600mm
Prestaties:
- Hoge flexibiliteit en rekbaarheid
- Egal en glad oppervlak
- Goede vermoeiingsweerstand
- Sterke antioxidante eigenschappen
- Goede mechanische eigenschappen
Toepassingen:
Flexibele Koperbeklede Laminaat (FCCL), Fijne Circuit FPC, LED gecoate kristal dunne film.
Kenmerken:
Het materiaal heeft een hogere rekbaarheid en heeft een hoge buigweerstand en geen scheuren.
Tabel 1: FPC T2 hoge flex gewalste koperfolie eigenschappen (IPC-6542)
|
Item |
Eenheid |
Parameters |
|||||
|
12μm |
18μm |
25μm |
35μm |
70μm |
|||
|
Massa per eenheid (±5%) |
g/m² |
105 |
160 |
300 |
400 |
445 |
|
|
Cu+Ag |
% |
≥99.99 |
|||||
|
Temper |
|
H |
O,H |
O,H |
O,H |
O,H |
|
|
Oppervlakte ruwheid |
Ra |
μm |
0.13 |
0.12 |
0.1 |
0.08 |
0.08 |
|
Rz |
μm |
1.3 |
1.0 |
0.8 |
0.74 |
0.76 |
|
|
Treksterkte |
Normale Temp /23℃ |
N/mm² |
≥430 |
≥450 |
≥450 |
≥450 |
≥450 |
|
Hoge Temp /220℃ |
N/mm² |
≥140 |
≥150 |
≥170 |
≥210 |
≥220 |
|
|
Rek |
Normale Temp /23℃ |
% |
≥1.5 |
≥3.0 |
≥4.0 |
≥4.2 |
≥4.5 |
|
Hoge Temp /220℃ |
% |
≥8 |
≥10 |
≥18 |
≥28 |
≥30 |
|
|
Vermoeiingsweerstand (gegloeid) |
% |
65 |
65 |
65 |
65 |
65 |
|
|
Maximale weerstand |
Ωmm2/m |
0.0181 |
|||||
|
Elektrische geleidbaarheid |
% |
≥98.3% |
|||||
|
Film- en kleeflagen |
Directe Temp. 300℃/10s |
Film- en lijm pasta na voorbijgaande temperatuur zonder blaarvorming of delaminatie. |
|||||
|
Anti-oxidatie |
H.T.(200℃) |
Minuut |
Verandert niet van kleur binnen 60 minuten |
||||
|
Pinhole test resultaten |
stuk/ m² |
Pinhole oppervlakte groter dan 0.5 mm², 0.005 stuk/ m² |
|||||
Opmerking: 1. Bovenstaande cijfers zijn gebaseerd op het materiaal met een dikte van 0.05 mm en een breedte van 600 mm.
2. Normaal gesproken worden koper, kobalt en nikkel op het ruwe oppervlak gecoat.
3. Testmethode volgt onze bedrijfsstandaard.
