105um Enkele Glanzende Zware ED PCB Koperfolie
3OZ PCB Koperfolie
,2OZ PCB Koperfolie
,105um PCB Koperfolie

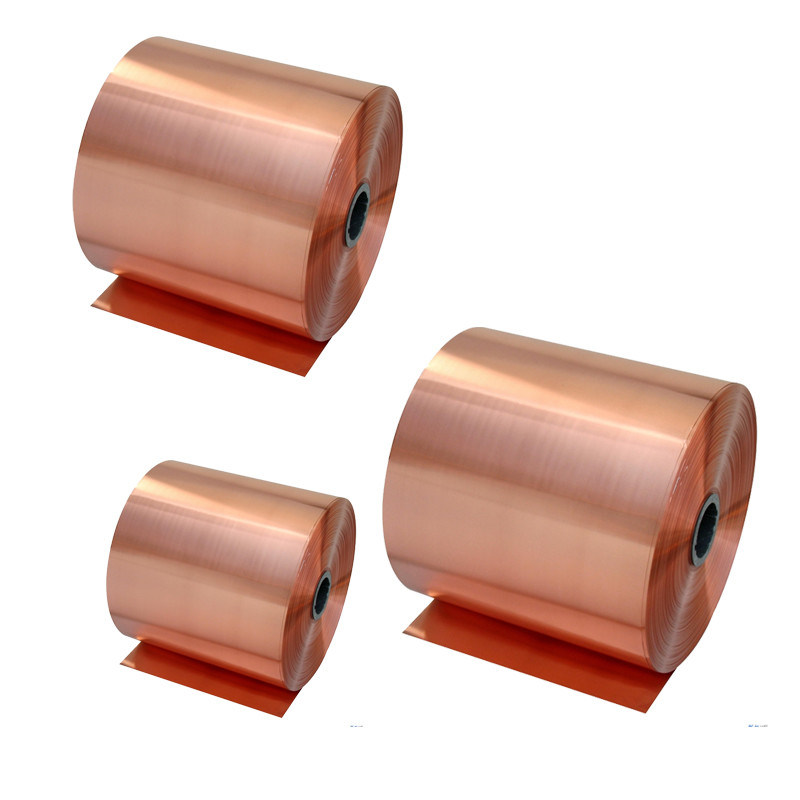

105um Enkele Glanzende Zware ED PCB Koperfolie
Specificaties:
Wij leveren de 1/3oz/ft² tot 2oz/ft² (nominale dikte 105μm~500μm) zeer lage profiel, hoge temperatuur rek, en zware (VLP-THE-HF) ED koperfolies, dit zijn plaatproducten; en de maximale breedte is 1295mm. Ze hebben de perfecte fysieke eigenschappen van de fijne en uniforme kristalstructuur, het lage profiel, de hoge intensiteit en hoge rek, en ze hebben ook de PCB-productieprestaties van de hoge pelschilsterkte, geen koperpoederbeweging, het heldere beeld. Ze kunnen worden gebruikt bij de productie van de extreme stroom PCB's die worden gebruikt in de extremere circuits van de elektrische stroom en de motorvoertuigen.
Dikte: 1/4OZ～3OZ(9µm～105µm)
Max Afmeting: 1295mm×1295mm
Prestaties:
|
Classificatie |
Eenheid |
9µm |
12µm |
18µm |
35µm |
70µm |
105µm |
|
|
Cu Gehalte |
% |
≥99.8 |
||||||
|
Oppervlakte Gewicht |
g/m2 |
80±3 |
107±3 |
153±5 |
283±7 |
585±10 |
875±15 |
|
|
Treksterkte |
R.T.(23℃) |
Kg/mm2 |
≥28 |
|||||
|
H.T.(180℃) |
≥15 |
≥18 |
≥20 |
|||||
|
Rek |
R.T.(23℃) |
% |
≥5.0 |
≥6.0 |
≥10 |
|||
|
H.T.(180℃) |
≥6.0 |
≥8.0 |
||||||
|
Ruwheid |
Glanzend (Ra) |
μm |
≤0.43 |
|||||
|
Mat (Rz) |
≤3.5 |
|||||||
|
Pelschilsterkte |
R.T.(23℃) |
Kg/cm |
≥0.77 |
≥0.8 |
≥0.9 |
≥1.0 |
≥1.5 |
≥2.0 |
|
Degradatie snelheid van HCΦ(18%-1hr/25℃) |
% |
≤7.0 |
||||||
|
Kleurverandering (E-1.0hr/200℃) |
% |
Goed |
||||||
|
Solderen Drijven 290℃ |
Sec. |
≥20 |
||||||
|
Uiterlijk (Vlek en koperpoeder) |
---- |
Geen |
||||||
|
Pinhole |
EA |
Nul |
||||||
|
Maattolerantie |
Breedte |
mm |
0~2mm |
|||||
|
Lengte |
mm |
---- |
||||||
|
Kern |
Mm/inch |
Binnendiameter 79mm/3 inch |
||||||
Metallografisch:
CCL Dikte 9 micron Rode PCB koperfolie
Breedte 1295 mm ED Puur elektrodeponeerd koperen folie
9um 12um 18um 35um Hoge Dichtheid FPC PCB Koperfolie
