18um ED-Koperfolie
,25um ED-Koperfolie
,25um geïsoleerde koperen folie
Productbeschrijving
Gedetailleerde specificaties en kenmerken

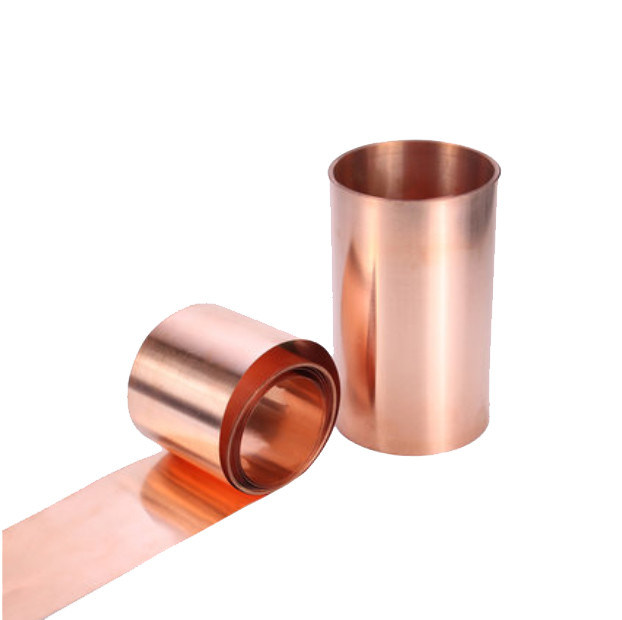

Breedte 520 mm Hoge zuiverheid Rode ED koperfolie
Kenmerken:
1. de behandelde folie in grijs of rood
2Hoog profiel met eigenschappen die geschikt zijn voor FCCL
3De korrelstructuur van koperen folie zorgt voor een hoge flexibiliteit
4Uitstekende etserend vermogen.
5. laag profiel maakt het mogelijk fijne circuitspatronen te maken
Toepassing:
1. giet- en laminaatietype FCCL
2Super fijn patroon FPC
3Chip on flex (COF) voor LED
Typische eigenschappen van LP-S-B/R ED elektrolytische koperen folie ((voor FPC of binnenlaag van HDI)
|
Classificatie
|
Eenheid | Verplichting | Testmethode | |||||||
| Aanduiding van de folie | / | 1 | H | M | 1 | IPC-4562A | ||||
| Nominale dikte | / | 10um | 12um | 1/2 OZ ((18um) | 3/4 OZ ((25um) | 1 OZ ((35um) | IPC-4562A | |||
| Gewicht van het oppervlak | g/m2 | 98 ± 4 | 107±4 | 153 ± 5 | 228 ± 8 | 285 ± 10 |
IPC-TM-650 2.2.12.2 |
|||
| Zuiverheid | % | ≥ 99.8 |
IPC-TM-650 2.3.15 |
|||||||
| Folieprofiel | Glanzende zijde ((Ra) | sm | ≤ 2.5 | ≤ 2.5 | ≤ 2.5 | ≤ 2.5 | ≤ 2.5 |
IPC-TM-650 2.3.17 |
||
| Matte zijde ((Rz) | Ik heb het gedaan. | ≤ 4.0 | ≤ 4.5 | ≤ 55 | ≤ 6.0 | ≤ 8.0 | ||||
| Treksterkte | R.T. ((23°C) | MPa | ≥ 260 | ≥ 260 | ≥ 280 | ≥ 280 | ≥ 280 |
IPC-TM-650 2.3.18 |
||
| H.T. ((180°C) | MPa | ≥ 180 | ≥ 180 | ≥ 180 | ≥ 180 | ≥ 180 | ||||
| Verlenging | R.T. ((23°C) | % | ≥ 5 | ≥ 6 | ≥ 8 | ≥ 10 | ≥ 12 |
IPC-TM-650 2.3.18 |
||
| H.T. ((180°C) | % | ≥ 5 | ≥ 6 | ≥ 7 | ≥ 8 | ≥ 8 | ||||
| Schilfsterkte ((FR-4) | N/mm | 0.7 | 0.8 | 1.0 | 1.1 | 1.2 |
IPC-TM-650 2.4.8 |
|||
| Ibs/in | 4 | 4.6 | 5.7 | 6.3 | 6.9 | |||||
| Snoergaten en porositeit | Aantal | - Nee, niet echt. |
IPC-TM-650 2.1.2 |
|||||||
| Anti-oxidatie | R.T. ((23°C) | 180 dagen | / | |||||||
| H.T. ((200°C) | 60 minuten. | / | ||||||||
1. Standaardbreedte 520 mm, maximale breedte 1295 ((±1) mm, kan op verzoek van de klant worden aangepast.
We testen de peelsterkte met PI, bevestig alsjeblieft met uw PP.
