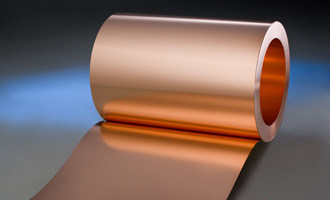

0.006mm Bescherming CCL / PCB 3 oz elektrolytische koperen folie
0.006mm Electrolytic Copper Foil
,006 mm Elektrolytische Koperfolie
,3 oz elektrolytische koperen folie
0.006mm Bescherming CCL / PCB Elektrolytische koperen folie
Beschrijving:
Elektrolytische koperfolie is een belangrijk materiaal voor de vervaardiging van kopergeplatte laminaat (CCL) en printplaten (PCB's) en lithium-ionbatterijen.In de snelle ontwikkeling van de hedendaagse elektronische informatiesectorHet "neurale netwerk" van het elektronische productsignaal en de energieoverdracht en -communicatie.de productiewaarde van de Chinese printplaten is op de derde plaats in de wereld gekomenAls substraatmateriaal voor PCB's is CCL ook de derde grootste producent ter wereld geworden.
Het productieproces van elektrolytische koperen folie is eenvoudig, het belangrijkste proces bestaat uit drie: oplossing folie, oppervlaktebehandeling en product slicing.Maar het is een combinatie van elektronica.Het is een productieproces dat een bijzonder strenge productieomgeving vereist.
Kenmerken:
1. de behandelde folie in grijs of rood
2. Hoog peelingsterkte
3Goed etsen.
4Uitstekende hechting aan etsen
Toepassing:
1. karton van fenolhars
2Epoxydraad
Typische eigenschappen van standaard koperfolie
|
Classificatie
|
Eenheid | Verplichting | Testmethode | |||||||||||
| Aanduiding van de folie | / | T | H | M | 1 | 2 | 3 | IPC-4562A | ||||||
| Nominale dikte | / | 12um | 1/2 oz | 3/4 OZ |
1 OZ |
2 OZ |
3 OZ |
IPC-4562A | ||||||
| Gewicht van het oppervlak |
g/m2
|
107±4 | 153 ± 5 | 228 ± 8 | 285 ± 10 | 580 ± 15 | 860 ± 20 |
IPC-TM-650 2.2.12.2 |
||||||
| Zuiverheid | % | ≥ 99.8 |
IPC-TM-650 2.3.15 |
|||||||||||
| Folieprofiel | Glanzende zijde (Ra) | Ik heb het gedaan. | ≤ 0.4 | ≤ 0.4 | ≤ 0.4 | ≤ 0.4 | ≤ 0.4 | ≤ 0.4 |
IPC-TM-650 2.3.17 |
|||||
| Matte zijde ((Rz) | Ik heb het gedaan. | ≤ 6 | ≤ 8 | ≤ 10 | ≤ 10 | ≤ 15 | ≤ 20 | |||||||
| Treksterkte |
R.T. ((23°C)
|
MPa | ≥ 150 | ≥ 220 | ≥235 | ≥ 280 | ≥ 280 | ≥ 280 |
IPC-TM-650 2.3.18 |
|||||
| Verlenging |
R.T. ((23°C)
|
% | ≥ 2 | ≥ 3 | ≥ 3 | ≥ 4 | ≥ 4 | ≥ 4 |
IPC-TM-650 2.3.18 |
|||||
| Onderwerp | Ω.g/m2 | ≤ 0.170 | ≤ 0.166 | ≤ 0.162 | ≤ 0.162 | ≤ 0.162 | ≤ 0.162 |
IPC-TM-650 2.5.14 |
||||||
| Schilfsterkte ((FR-4) | N/mm | ≥ 10 | ≥ 13 | ≥ 16 | ≥ 16 | ≥ 2.1 | ≥ 2.1 |
IPC-TM-650 2.4.8 |
||||||
| Snoergaten en porositeit | Aantal | - Nee, niet echt. |
IPC-TM-650 2.1.2 |
|||||||||||
| Anti-oxidatie | R.T. ((23°C) | dag | 180 | / | ||||||||||
| H.T. ((200°C) | De notulen | 60 | / | |||||||||||
1. Standaardbreedte 1295 (±1) mm, kan op verzoek van de klant worden aangepast.
2We testen de peelsterkte met FR-4 (Tg140) prepreg, bevestig het alstublieft opnieuw met uw PP.
