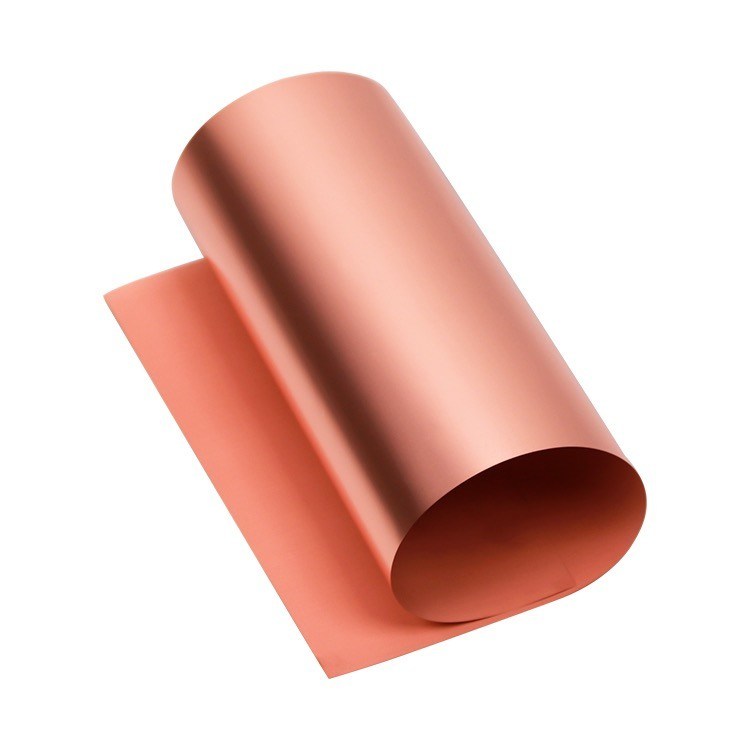

Hoge Pelssterkte Breedte 520mm C11000 Geïsoleerde Koperfolie
Snelle details
Dikte: 0,012-0,070 mm
Breedte: 5-520 mm
Lengte: 500-5000 M
ID: 76 mm, 152 mm
Legering: T2, C11000, C1100, C101, E-Cu58
Temperatuur: H
Kenmerken:
1. de behandelde folie in grijs of rood
2. Hoge pelssterkte
3. Goede etsbaarheid
4. Uitstekende hechting aan etsresistentie
Toepassing:
1. Fenolharsplaat
2. Epoxyplaat
Vergelijking tussen CA koperfolie en ED koperfolie
1. Proces: gewalste koperfolie (rolproces), ED koperfolie (elektrodepositieproces)
2. Sterkte taaiheid: gewalste koperfolie is een schilferige kristallijne structuur, dus de sterkte en taaiheid is beter dan elektrolytische koperfolie, dus het meeste van de gewalste koperfolie wordt gebruikt in flexibele printplaten.
3. Breedte: gewalste koperfolie breedte ≤ 620mm, elektrolytische koperfolie breedte ≤ 1380mm
4. Dichtheid: gewalste koperfolie hogere dichtheid, het oppervlak is relatief glad, bevorderlijk voor de productie van printplaten na de snelle overdracht van het signaal, dus high-frequency high-speed transmissie, fijne lijnen printplaat ook gebruikt wat kalanderende koperfolie.
5. Oppervlaktebehandeling breedte:gewalste koperfolie wordt beperkt door de breedste effectieve breedte van de oppervlaktebehandeling van 520 mm.
Typische eigenschappen van Standaard koperfolie voor fenolharsplaat en epoxyplaat.
|
Classificatie
|
Eenheid | Vereiste | Testmethode | |||||||||||
| Folieaanduiding | / | T | H | M | 1 | 2 | 3 | IPC-4562A | ||||||
| Nominale dikte | / | 12um | 1/2 OZ | 3/4 OZ |
1 OZ |
2 OZ |
3 OZ |
IPC-4562A | ||||||
| Oppervlaktegewicht | g/㎡ | 107±4 | 153±5 | 228±8 | 285±10 | 580±15 | 860±20 |
IPC-TM-650 2.2.12.2 |
||||||
| Zuiverheid | ％ | ≥99.8 |
IPC-TM-650 2.3.15 |
|||||||||||
| Folieprofiel | Glanzende kant (Ra) | սm | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 |
IPC-TM-650 2.3.17 |
|||||
| Matte kant (Rz) | um | ≤6 | ≤8 | ≤10 | ≤10 | ≤15 | ≤20 | |||||||
| Treksterkte |
R.T.(23℃)
|
Mpa | ≥150 | ≥220 | ≥235 | ≥280 | ≥280 | ≥280 |
IPC-TM-650 2.3.18 |
|||||
| Rek |
R.T.(23℃)
|
％ | ≥2 | ≥3 | ≥3 | ≥4 | ≥4 | ≥4 |
IPC-TM-650 2.3.18 |
|||||
| Onderwerp | Ω.g/㎡ | ≤0.170 | ≤0.166 | ≤0.162 | ≤0.162 | ≤0.162 | ≤0.162 |
IPC-TM-650 2.5.14 |
||||||
| Pelssterkte (FR-4) | N/mm | ≥1.0 | ≥1.3 | ≥1.6 | ≥1.6 | ≥2.1 | ≥2.1 |
IPC-TM-650 2.4.8 |
||||||
| Spelden&porositeit | Aantal | Nee |
IPC-TM-650 2.1.2 |
|||||||||||
| Anti-oxidatie | R.T.(23℃) | dag | 180 | / | ||||||||||
| H.T.(200℃) | Minuten | 60 | / | |||||||||||
1. Standaard Breedte, 1295(±1)mm, Kan volgens het verzoek van de klant worden afgestemd.
2. We testen de pelssterkte met FR-4 (Tg140) prepreg, gelieve opnieuw te bevestigen met uw pp.
FAQ:
V1: Wat is uw garantie?
A: Al onze producten hebben 6 maanden garantie na ontvangst van de goederen, als er een kwaliteitsprobleem is, kunt u contact met ons opnemen.
V2: Wat is uw levertijd?
A: De gemeenschappelijke levertijd is 5-35 werkdagen. De specifieke levertijd is afhankelijk van de items en de hoeveelheid van uw bestelling.
V3: Wat is uw minimale bestelhoeveelheid?
A: De MOQ is 150 kg.
V4: Kunt u het monster leveren?
A: We kunnen monsters leveren om de kwaliteit te controleren voordat we een bulkbestelling plaatsen. Maar de prijs zal de monsterprijs zijn, niet de groothandelsprijs.
V5. Test u al uw goederen vóór levering?
A: Ja, we hebben 100% test voor levering.
V6. wat is uw standaardbreedte?
A: 520mm en 620mm, we accepteren maatwerk voor de breedte. we kunnen het op elke gewenste maat snijden na overleg.
